昆山星胜机械注塑机废气处理

昆山星胜机械注塑机废气处理该项目废气成分主要含有丙烯、非甲烷总烃、VOCs 等。
贵司厂房内有 21 台注塑机（预留 8 台），共 21 个口，每台按 2000CMH 风量计算，总风量需要 42000CMH，因此我司按 42000CMH 风量设计废气处理系统。注塑机排放的有机废气经过抽风罩通过∅ 220mm 软管至∅ 600mm 主风管进入活性炭塔吸咐后，洁净空气经风机引入 15m 高排气筒达标排放。
该项目主要有该项目因为车间较大，用一根主管收集比较困难，故 21 台注塑胶机
集气罩的设计：集气系统是本工程的重点部分，因设备处于开放空间且设备本身无集气装置，冲压及模具打开的时候瞬间产出大量废气难以收集，另一个难度是更换模具时需要行车垂直起吊， 传统的固定式集气罩会阻碍更换模具。所以我司充分考虑后单独征对性设计一套传动收集罩。
注塑机废气净化系统
1、活性炭塔简介
活性炭塔是处理有机废气、臭味处理效果最好的净化设备。活性炭吸附是有效的去除水的臭味、天然和合成溶解有机物、微污染物质等的措施。大部分比较大的有机物分子、芳香族化合物、卤代炔等能牢固地吸附在活性炭表面上或空隙中，并对腐殖质、合成有机物和低分子量有机物有明显的去除效果.活性炭吸附作为深度净化工艺，经常用于废水的末级处理。
活性炭吸附塔外壳采用 Q235 碳钢制作，焊接点保证光滑，平整。塔体内外及网板均表面光滑美观，塔体零部件（如加固螺丝、进料窗门、把手）防腐 。过滤网便于安装及拆洗，塔体底部装有卸料口及排水口。
A、活性炭吸附塔采用卧式吸附塔。
B、活性炭吸附塔设计静压损失小于 100mmAq。
C、活性炭吸附层为上下开口设计，方便维护及更换活性炭。
D、活性炭更换周期（根据活性炭饱和状态）大约为 1-3 月，具体更换时间由废气浓度确定。
②活性炭塔的工作原理
活性炭塔的吸附装置主要由活性炭层和承托层组成。活性炭具有发达的空隙，比表面积大，具有很高的吸附能力。承托层的主要作用是防止活性炭从设备中流失。
③活性炭塔设备特点
◆滤速高，处理量大，运行效果稳定，设备占地少；
◆滤料截污容量大，孔隙率高，耐摩擦，比重适中。
广泛用于家具木业、化工涂料、金属表面处理等喷涂、喷漆、烘干等产生有机废气及异味场所，采用优质吸附活性碳作为吸附媒介，有机废气通过多层吸附层进行过滤吸附，从而达到净化废气的目的。

④颗粒型活性炭
优质煤质柱状活性炭 是选用优质无烟煤和木炭为原料，采用先进工艺加工而成。外观为黑色柱状颗粒。具有空隙结构发达，比表面积大，吸附能力强，机械强度高，易再生，造价低等优点。广泛应用于有毒气体净化，废气处理。工业及生活用水净化处理，溶剂回收等方面。

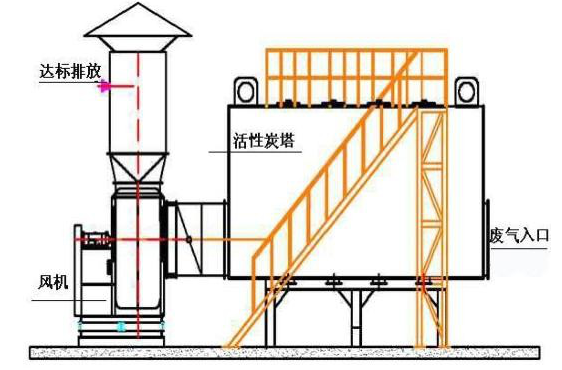

⑤活性炭塔处理废气示意图

2、紫外光催化氧化分解器
欧莱熙光催化氧化设备是利用高能高臭氧 UV 紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合， 进而产生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体及其它刺激性异味有立竿见影的清除效果。1、该技术通过特制的激发光源产生不同能量的光量子，利用恶臭物质对该光量子的强烈吸收，在大量携能光量子的轰击下使恶臭物质分子解离和激发。
利用光量子分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。
臭氧在该光量子的作用下可产生大量的新生态氢、活性氧和羟基氧等活性基团，一部分恶臭物质也能与活性基团反应，最终转化为 CO2 和 H2O 等无害物质， 从而达到彻底去除恶臭气体的目的。因其激发光源产生的光量子的平均能量在1eV~7eV，适当控制反应条件可以实现一般情况下难以实现或使速度很慢的化学反应变得十分快速，大大提高了反应器的作用效率。
