活性炭吸附装置入户核查基本要求

今年以来，省厅成立了8 个帮扶组对沿江八市开展了 2 轮臭 氧污染防治攻坚监督帮扶。帮扶过程中，发现活性炭吸附装置使 用非常普遍且问题很多，如设计风量与处理废气不匹配、设备结 构不合理、活性炭质量以次充好、吸附装置吸附层的气体流速不 满足标准等 ，为此，根据国家 、省相关的标准规范，提出我省对 活性炭吸附装置的治理效果产生影响的关键参数要求，供各地进 行入户核查时参考使用。（中清绿能环保专业活性炭箱设计改造、风管改造、风罩设计改造工程一体化服务公司，电话：15250486898）

一、设计风量

涉 VOCs 排放工序应在密闭空间中操作或采用全密闭集气 罩收集，无法密闭采用局部集气罩的，应根据废气排放特点合理 选择收集点位 ，按《排风罩的分类和技术条件》( GB/T 16758 ) 规定，设置能有效收集废气的集气罩，距集气罩开口面最远处的 VOCs 无组织排放位置 ， 控制风速不低于 0.3 米/秒。

活性炭吸附装置风机应满足依据车间集气罩形状、大小数量 及控制风速等测算的风量所需，达不到要求的通过更换大功率风 机、增设烟道风机 、增加垂帘等方式进行改造。

二、设备质量

无论是卧式活性炭罐还是箱式活性炭罐内部结构应设计合 理 (参见附图) ，气体流通顺畅、无短路、无死角。活性炭吸附

装置的门、焊缝、管道连接处等均应严密，不得漏气，所有螺栓、 螺母均应经过表面处理，连接牢固。金属材质装置外壳应采用不 锈钢或防腐处理，表面光洁不得有锈蚀、毛刺、凹凸不平等缺陷。

排放风机宜安装在吸附装置后端，使装置形成负压，尽量保 证无污染气体泄漏到设备箱罐体体外。

应在活性炭吸附装置进气和出气管道上设置采样 口，采样 口 设置应符合《环境保护产品技术要求 工业废气吸附净化装置 HJ   T 386 2007》 的要求 ，便于 日 常监测活性炭吸附效率 。根据活性 炭更换周期及时更换活性炭，更换下来的活性炭按危险废物处理。 采用活性炭吸附装置的企业应配备 VOCs 快速监测设备。

三、气体流速

吸附装置吸附层的气体流速应根据吸附剂的形态确定。采用 颗粒活性炭时，气体流速宜低于 0.60m/s，装填厚度不得低于 0.4m。 活性炭应装填齐整，避免气流短路；采用活性炭纤维时，气体流   速宜低于 0. 15m/s；采用蜂窝活性炭时，气体流速宜低于 1.20m/s。

四、废气预处理

进入吸附设备的废气颗粒物含量应低于 1mg/m³ ， 若超过 1mg/m³时 ， 应先采用过滤或洗涤等方式进行预处理。

活性炭对酸性废气吸附效果较差，且酸性气体易对设备本体 造成腐蚀 ， 应先采用洗涤进行预处理。

企业应制订定期更换过滤材料的设备运行维护规程，保障活 性炭在低颗粒物、低含水率条件下使用。

五、活性炭质量

颗粒活性炭碘吸附值≥800mg/g，比表面积≥850m2/g；蜂窝活 性炭横向抗压强度应不低于 0.9 MPa，纵向强度应不低于 0.4MPa， 碘吸附值≥650mg/g，比表面积≥750m2/g。工业有机废气治理用活 性炭常规及推荐技术指标详见附表 1 、2。

企业应备好所购活性炭厂家关于活性炭碘值、比表面积等相 关证明材料。

六、活性炭填充量

采用 一次性颗粒状活性炭处理 VOCs废气，年活性炭使用量 不应低于 VOCs 产生量的 5 倍，即 1 吨 VOCs 产生量，需 5 吨活 性炭用于吸附，活性炭更换周期一般不应超过累计运行 500 小时 或 3 个月，更换周期计算按《省生态环境厅关于将排污单位活性 炭使用更换纳入排污许可管理的通知》有关要求执行。

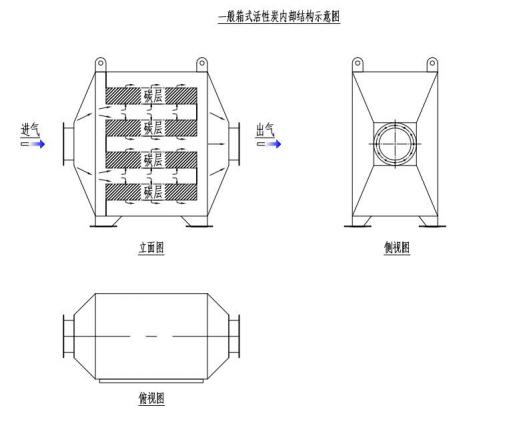

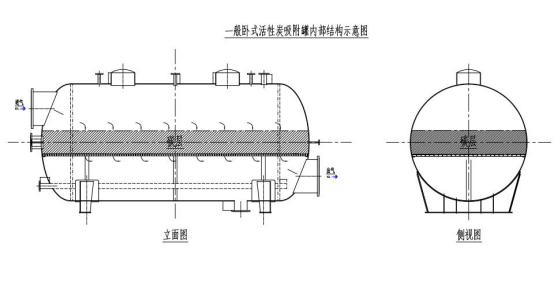

附图
