废气处理洗涤塔

一、洗涤塔介绍

洗涤塔又称喷淋塔，由塔体，塔板，再沸器，冷凝器四个部分组成。洗涤塔是进行粗分离的设备，所以塔板数量一般较少，通常不会超过十级。洗涤塔适用于含有少量粉尘的混合气体的分离，各组分不会发生反应，且产物容易液化，粉尘等杂质不易液化或凝固。

洗涤塔是在可浮动填料层气体净化器的基础上改进而产生的，广泛应用于工业废气净化、除尘等方面的前处理，利用气体与液体间的接触，而将气体中的污染物传送到液体中，然后再将清洁气体与被污染的液体分离，达到清净空气的目的。废气经由填充式洗涤塔，采用气液逆向吸收方式处理，即液体自塔顶向下以雾状（或小液滴）喷撒而下。废气则由塔体（逆向流）达到气液接触之目的。此处理方可冷却废气、调理气体及去除颗粒，再经过除雾段处理后，排入大气中。

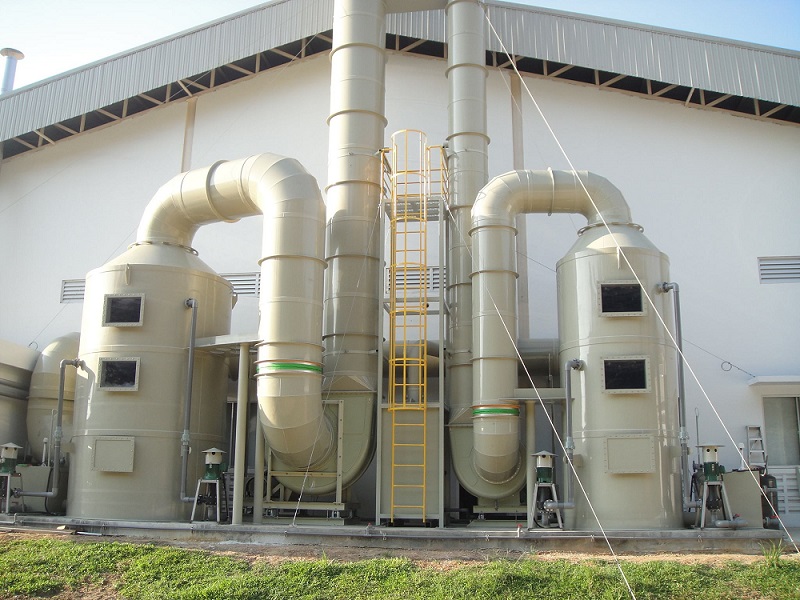

洗涤塔工程案例1

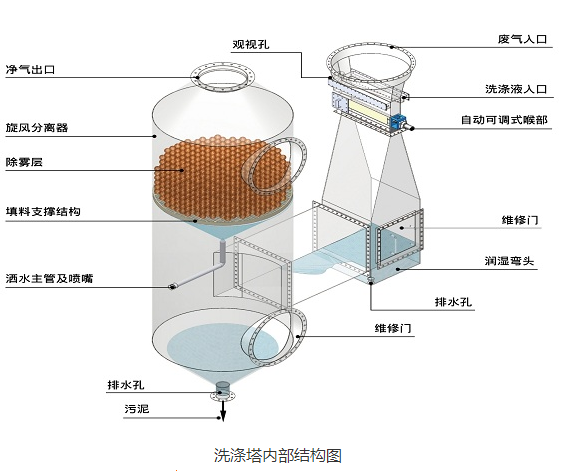

二、洗涤塔结构

标准装置：                                选用装置：

1、洗涤塔喷雾系统                    1、PH控制装置

2、填充层填充料                        2、ORP控制装置

3、水份去除器                           3、药品储存槽

4、检视窗、维修入孔                 4、药品液位控制装置

5、溢流、排放及自动补充水口    5、循环水槽水位控制装置

6、循环水泵浦

7、循环水滤网

8、压力计

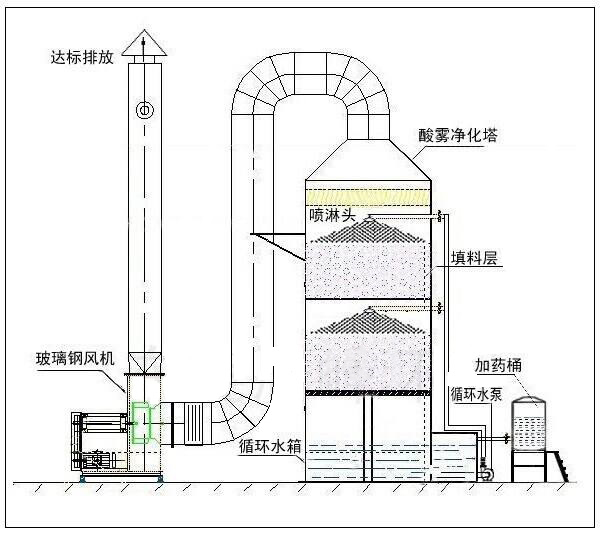

三、工作原理

废气洗涤塔原理主要是根据臭气的成分利用强酸（硫酸）、强碱（氢氧化钠）、强氧化剂（次氯酸钠）作为洗涤喷淋溶液与气体中的臭气分子发生接触，使气相的臭味成分转移至液相，并借助化学药剂与臭味成分中和、氧化反应去除臭味物质。

性能特点

常用的洗涤设备为填充塔，化学吸收液从塔顶往下喷淋，废气向上流，臭气与吸收液充分接触、反应从而被去除。吸收液与废气流量比例(液/气比)一般为1-3 L/m3，填料高度一般为2-5米,气体空塔流速一般为0.5-1米/秒。操作良好的填充塔，除臭效果可达到90%以上。

四、废气洗涤塔常用的化学吸收剂

1）碱性溶液

碱性吸收液常用含有1%~10%的氢氧化钠溶液，对消除硫化氢废气效果显著，其它如甲硫醇、硫化甲基、二硫化甲基、低级脂肪酸等经常在废水处理场造成臭味的物质，处理效果也很显著。

2）酸性溶液

酸液洗涤主要用于消除由氨、三甲胺等碱性气体所致臭味，一般使用硫酸 (0.5%-5%的溶液)作为洗涤液。

3）次氯酸钠溶液

次氯酸钠一般与酸碱性吸收液一起使用，对于其它方法很难消除的硫化甲基，使用次氯酸钠吸收液的控制效果甚佳。

处理高浓度臭气时，次氯酸钠溶液浓度 (有效氯浓度) 约为500~2000 ppm；而处理较低浓度臭气时，使用次氯酸钠溶液浓度约50~500 ppm。以各项氧化剂的性能而言，次氯酸钠最便宜，处理效果好，所以使用广泛。在溶液中的次氯酸钠以次氯酸 (HOCl)形式存在：

NaOCl+ H2O→HOCl+ NaOH

在pH=7.5，次氯酸盐溶液的有效氯以50% HOCI和次氯酸根离子(OCl-)存在；

在pH=l0，只有0.3%有效氯以HOCl存在；

pH=l1或12，HOCl几乎完全解离成无用的次氯酸根离子，因此pH值控制很重。

五、废气洗涤塔性能特点

1）水洗式废气处理系统，价格便宜、处理方法简单；

2）直立式结构最适用于经济空间安装；

3）适用于气态及液态污染源；

4）处理单一污染源；

5）适用于中低风量；

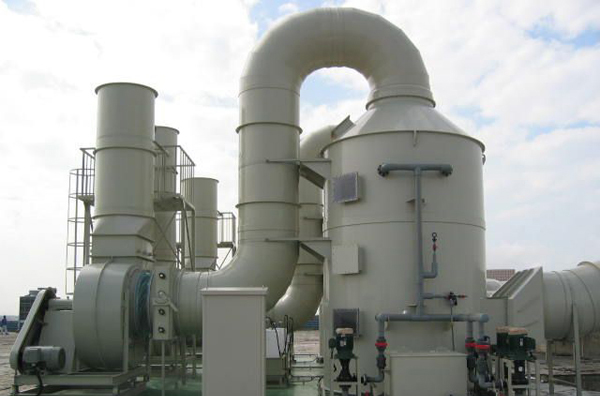

洗涤塔工程案例3

六、中清绿能环保废气洗涤塔适用范围

1）各种有害气体如H2S、SOX、NOX、HCI、NH3、CI2等气体之处理；

2）垃圾中转站或场、污水处理场之除臭装置；

3）半导体光电业之制程排气处理；

4）垃圾填埋场之渗出水贮留池废气处理；

5）焚化炉及工业炉等排放之废气处理。
