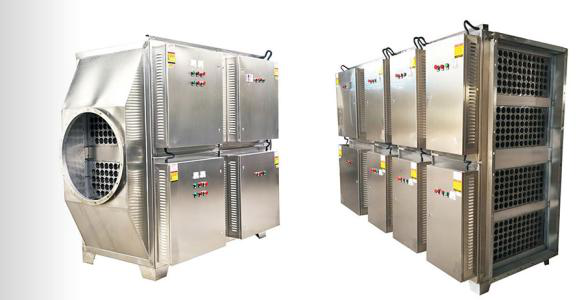

静电式工业油雾净化设备、工业机械除油雾油烟

静电式油雾净化设备用于工业机械除油雾油烟如CNC、机床、搓丝、紧固件、压铸、注塑、橡胶等行业。

一、静电式油雾净化设备工作原理

油雾净化设备由机械过滤和静电吸附相结合的方式，进行大风量的油雾净化处理。首先把油雾直接导入机械式除雾器，除雾器内放置大量层递式的金属除雾网，通过气流碰过滤丝网，把雾滴粘结下来，在过滤网内凝结成大油滴，然后在重力的作用下回流到集油盘中。采用的机械方式的过滤器称为丝网除沫器，是属于惯性碰撞除沫中的典型产品，是一种高效的气液分离设备。它具有除油效率高，结构简单，空隙率大，压力降小，重量轻等特点。经过机械过滤后0.5μm以下颗粒的一小部分烟气，在高压直流电源的阴极和接地的阳极之间所形成的高压电场通过时，由于阴极发生电晕放电、气体被电离，带负电的气体离子，在电场力的作用下，向阳板运动，在运动中与烟气颗粒相碰，则使尘粒荷以负电，荷电后的尘粒到达阳极后，放出所带的电子，尘粒则沉积于阳极板上，而得到净化的气体排出净化器外。

二、 一、二、三级不锈钢丝网除雾器
根据油雾颗粒大小、除雾要求，选用不同丝径和不同编织方式的除雾器；根据油雾量的比重采取不同厚度的除雾器，不同排列结构的除雾器，来达到分离油雾的目的。二级过滤不锈钢丝网除雾器采用层递式多级安置方式，增加比表面积，提高了不锈钢除雾器的除雾效率，采用条形结构，当气体流速在适宜的范围内时，当丝径在0.076-0.4 且雾沫粒度小于5μm，丝网除雾器的除雾效率一般可达95%。

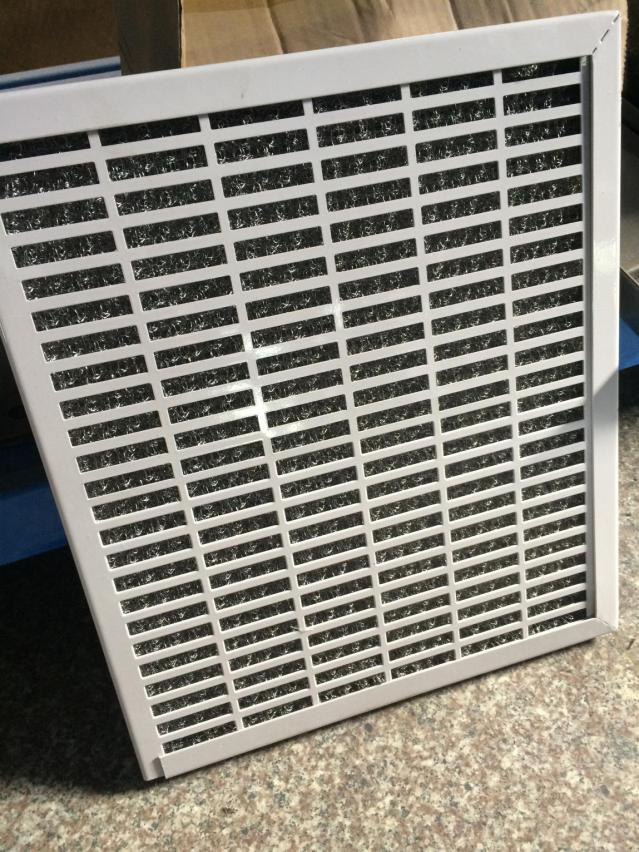

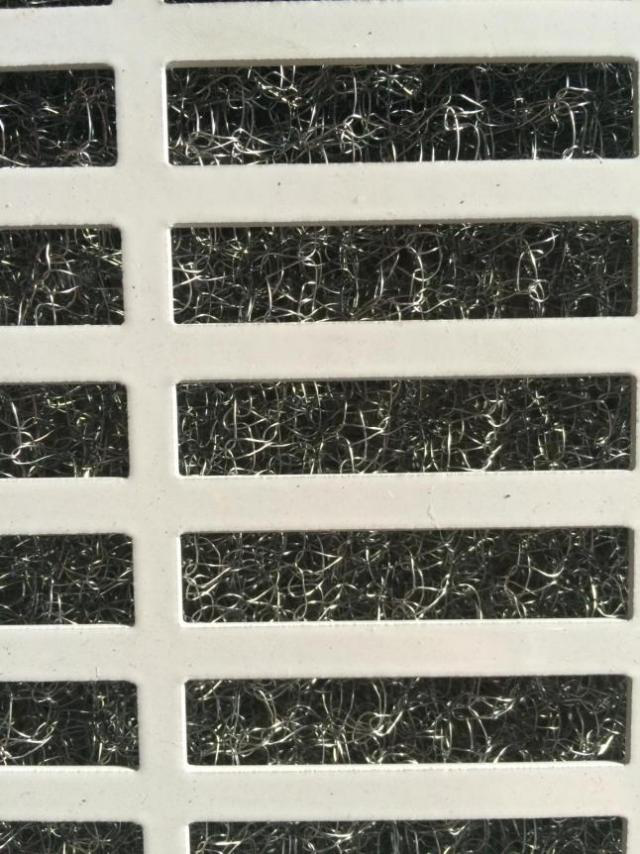

不锈钢丝网除雾器见图：

该除雾工艺是以机械除雾为主，可靠性高，使用维护方便，是一种非常成熟广泛的过滤方式，特别适合大中型集中式气液分离。
静电净化装置
静电净化部分电源采用PWM 控制的功率变换方式产生高频电源，具有供电电压范围宽，变换效率高，可靠性高，输出功率连续可调，温升低，可长期连续工作的特点。
在正常工作中，对烟尘，油类，等电晕电源绝无“闭塞”现象，电极适应性强，而高压开路时，输出电压，电流等于零，运行可靠，不干扰电网。当发生短路或过流，控制器保护电路切断高压输出，静电指示灯灭（绿灯），延时5 秒可自动恢复工作，静电指示灯亮。
主要特性：
A、体积小，重量轻，使用寿命长；
B、阻燃，防潮；
C、电场本体在短路或放电时，可安全保护5 秒启动。
D、频率：可调高压频率。
E、输入电压:AC 220V~240V  50~60Hz
